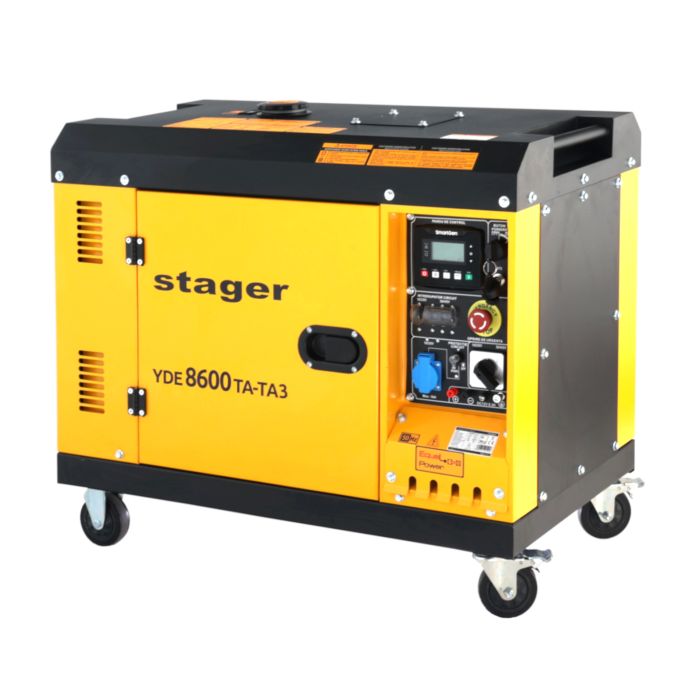

Generator insonorizat Stager YDE8600TA-TA3 7.5kVA 3000rpm dual diesel pornire electrica furnizeaza aceeasi putere monofazic cat si trifazic

Pornire electrica Generatorul Stager YDE8600TA-TA3 beneficiaza de pornire la cheie (electrica), astfel economisi timp in ceea ce priveste pornirea. Bateria este de tip acumulator auto cu o tensiune de 12V si o capacitate de 36 Ah, conceputa sa ofere o putere fiabila necesara pornirii acestuia.

Panou de control Panoul principal de control este multifunctional echipat pentru a facilita monitorizarea si operarea eficienta a generatorului. Acesta include un panou digital SmartGen ideal pentru a oferii informatiile necesare functionarii. In caz de pana de curent generatorul este prevazut cu mufa conectare ATS care asigura comutarea automata intre reteaua electrica si generator, fara interventie manuala.

Siguranta In situatii critice, cum ar fi supraincarcare, defectarea echipamentului, scurgeri de combustibil sau alte situatii tehnice, generatorul este prevazut cu buton de urgenta pentru oprirea rapida si in siguranta. Pe panou se mai gasesc: sigurante pentru bransament electric trifazat si monofazat, priza suko de 16A cu capac de protectie, comutator monfazat si trifazat, alte prize, siguranta circuit, impamantare, etc.

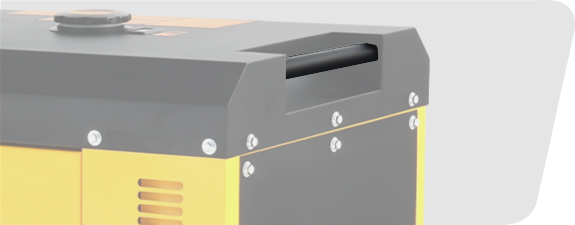

Portabilitate Datorita greutatii acestuia, generatorul este dotat cu manere de transport robuste, care faciliteaza manipularea si deplasarea acestuia in conditii de siguranta.

Rezervor de combustibil Rezervorul de combustibil este proiectat pentru a oferi o autonomie extinsa si o functionare eficienta pe durate lungi. Capacitate este de 14.5 L, si este prevazut cu indicator de nivel motorina.

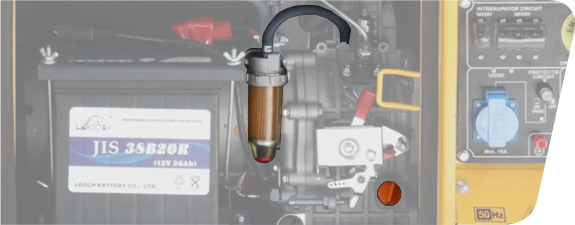

Filtru de particule In ceea ce priveste protejarea motorului, filtru de combustibil la un motor diesel este esential pentru buna functionare a generatorului. Acesta filtreaza impuritatile, sedimentele si apa din combustibil, prevenind ca acestea sa ajunga in sistemul de injectie al motorului.

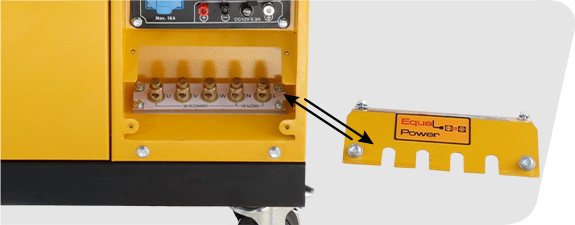

Borne de alimentare Aceste borne de alimentare sunt folosite pentru a conecta generatorul la reteaua electrica sau la consumatori. Ele permit transmiterea energiei electrice generate catre echipamentele electrice sau sistemele ATS.

Roti de transport Rotile de transport sunt fabricate din materiale durabile, concepute sa suporte greutatea generatorului si sa ofere o mobilitate usoara chiar si pe terenuri denivelate sau dificile.

Descriere:

Stager YDE8600TA-TA3 este singurul generator din gama sa care furnizeaza aceeasi putere atat monofazic, cat si trifazic.

Este un generator diesel insonorizat, capabil sa acopere o gama larga de aplicatii.

Avantaje:

Daca avem un generator trifazat si dorim sa folosim un consumator monofazat, vom beneficia doar de un sfert din putere.

YDE8600TA-TA3, in functie de consumatori, poate fi comutat de pe trifazat pe monofazat si invers, beneficiind astfel de toata puterea generatorului.

Avantajul consta in faptul ca poate fi utilizat pentru toate categoriile de consumatori (trifazati si monofazati) pana la o putere maxima de 6 kW.

Un alt avantaj este insonorizarea, ceea ce duce la un nivel redus de zgomot.

De asemenea, poate fi folosit atat pentru uz casnic, cat si industrial, in cazul unor avarii de curent, avand posibilitatea montarii unui ATS.

Generatorul este prevazut cu un panou de control de ultima generatie. Este un ajutor important pentru santiere, unde exista atat consumatori trifazati, cat si monofazati. Este dotat cu roti pentru transport.

Date tehnice:

GENERATOR:

• Frecventa nominala: 50 Hz
• Numar faze: monofazat / trifazat
• Factor de putere (cos Φ): 1.0 / 0.8 (lag)
• Tensiune nominala: 230 V / 400/230 V
• Putere nominala: 5.5 kVA (5.5 kW) / 6.9 kVA (5.5 kW)
• Putere maxima: 6.0 kVA (6 kW) / 7.5 kVA (6 kW)
• Curent nominal: 23.9 A / 9.9 A
• Turatie nominala: 3000 rpm
• Autonomie @100% sarcina: 6.5 ore
• Iesire DC: 12V / 8.3A
• Structura: silent
• Grad de protectie: IP23
• Panou de control: Smartgen HGM4020N-S14
• Tip excitatie: AVR (Autoexcitare la tensiune constanta)
• Metoda de cuplaj: Transmisie prin cuplaj rigid
• Greutate neta / bruta: 170 / 180 kg
• Dimensiuni (Lxlxh): 955 x 525 x 680 mm
• Nivel de zgomot garantat (LwA): 94 dB(A)
• Nivel de zgomot @7m: 74 dB

MOTOR:

• Model motor: YD192FG
• Tip motor: Diesel, 1 cilindru, 4 timpi, racire cu aer, injectie directa
• Putere nominala: 7.5 kW / 3000 rpm
• Alezaj x Cursa: 92 x 75 mm
• Capacitate cilindrica: 0.498 L
• Rata compresie: 19:1
• Capacitate baie de ulei: 1.7 L
• Tip ulei: SAE 10W-30 (PRO 10W-30), SAE 15W-40
• Senzor de ulei: DA
• Tip combustibil: Diesel
• Capacitate rezervor combustibil: 14.5 L
• Consum combustibil (100% sarcina): 2.23 L/h
• Consum combustibil (75% sarcina): 1.75 L/h
• Consum combustibil (50% sarcina): 1.23 L/h
• Aspiratie: Naturala
• Mod sistem: Pornire electrica 12V
• Capacitate electromotor: 12V, 1.2 kW
• Tensiune pornire: 12V
• Capacitate baterie: 36 Ah

ALTERNATOR:

• Model alternator: GTQ204C-140
• Tip alternator: Alternator AC cu 2 poli, perii colectoare, sincron
• Putere nominala: 6.0 kVA (6 kW)
• Turatie nominala: 3000 rpm
• Tensiune nominala: 230/400V
• Eficienta: 82%
• Clasa de izolare: F
• Grad de protectie: IP23

PANOU DE CONTROL:

Panoul SmartGen HGM4020 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie etc.

Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) si un calculator. Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.

Caracteristici panou de control:

• Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli;
• Portul de comunicatie RS485 permite 3 functii „de la distanta” prin protocolul MODBUS;
• Functie de control si protectie: pornirea/oprirtea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie;
• Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand generatorul este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB (sau interfata RS485) folosind un PC;
• Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator;
• Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, tensiune redresor, numar ore de functionare, numar porniri;
• Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului.

Date tehnice panou de control:

• Tensiune de alimentare: 8 ~ 35 Vcc
• Consum energie: < 3W (Mod standby: ≤ 2W)
• Temperatura de functionare: (-25 ~ +70)ºC
• Frecventa alternator: 50 / 60 Hz
• Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W
• Interval intrare tensiune alternator
  • 3P4W (trifazat 4 fire): 15Vca – 360Vca (ph-N)
  • 3P3W (trifazat 3 fire): 30Vca – 620Vca (ph-ph)
  • 1P2W (monofazat 2 fire): 15Vca – 360Vca (ph-N)
  • 2P3W (bifazat 3 fire): 15Vca – 360Vca (ph-N)
• Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS)
• Frecventa senzorului de turatie: 10000 Hz (max.)
• Releu iesire pornire: 5A 28Vcc la iesirea sursei
• Releu iesire combustibil: 5A 28Vcc la iesirea sursei
• Relee de iesire programabile: 4 (1A 28Vcc la iesirea sursei)
• Grad de protectie: IP65
• AMF: DA
• Detectare & Afisare kW/A: DA
• Interfata programabila: USB / RS485
• Port CANBUS: DA
• Intretinere: DA
• Jurnal inregistrari: DA
• Functie de pornire in caz de urgenta: DA
